玻璃基闆

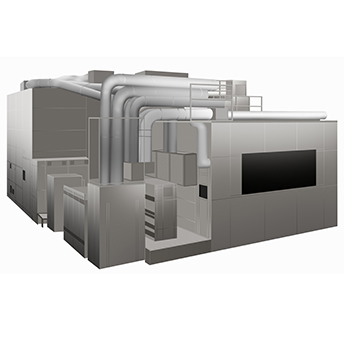

對應第8代玻璃基闆FX-88SL/88SLD
确認詳細内容
| FX-88SL | FX-88SLD | |
| 分辨率(L/S) | 1.5 µm | 2.5 µm |
| 光源 | UV-LED | |
| 波長 | i線 | i線和h線 |
| 投影倍率 | 1 : 1 | |
| 重合精度 | ≦ ±0.30 µm | |
| 尺寸 | 2,290 mm ｘ 2,620 mm | |
| 節拍 |
39 s/plate
條件: 2,290 mm × 2,620 mm、4次掃描、i-line、30 mJ/cm2 |
39 s/plate
條件: 2,290 mm × 2,620 mm、4次掃描、i-line+h-line、30 mJ/cm2 |
确認詳細内容
| FX-103SH | FX-103S | |
| 分辨率 （可切換） | 2.2 μm (g + h + i-line) | 3.0 μm (g + h + i-line) |
| 投影倍率 | 1 : 1 | |
| 重合精度 | ≦ ± 0.5 μm | |
| 尺寸 | 2,940 mm x 3,370 mm | |
| 節拍 | 60 s / plate 條件: 2,940 mm x 3,370 mm, 4 scans, g + h + i-line, 30 mJ / cm2 |
|
确認詳細内容
| 分辨率 | 1.5 μm (i-line) |
|---|---|
| 投影倍率 | 1 : 1 |
| 重合精度 | ≦ ± 0.40 μm |
| 尺寸 | 2,290 mm x 2,620 mm |
| 節拍 | 47 s / plate 條件 : 2,200 mm x 2,500 mm, 4 scans, i-line, 30 mJ / cm2 |
确認詳細内容
| 分辨率 | 1.0 μm (i-line)※ |
|---|---|
| 投影倍率 | 1 : 1 |
| 重合精度 | ≦ ± 0.23 μm |
| 尺寸 | 1,500 mm x 1,850 mm |
| 節拍 | 42 s / plate 條件 : 1,500 mm x 1,850 mm, 4 scans, i-line, 30 mJ / cm2 |
※使用相移掩模時
确認詳細内容
| FX-68SH | FX-68S | |
| 分辨率 | 1.2 μm (i-line)※ | 1.5 μm (i-line) |
| 投影倍率 | 1 : 1 | |
| 重合精度 | ≦ ± 0.27 μm | |
| 尺寸 | 1,500 mm x 1,850 mm | |
| 節拍 | 42 s / plate 條件 : 1,500 mm x 1,850 mm, 4 scans, i-line, 30 mJ / cm2 |
|
※使用相移掩模時
回到頂部
X射線/CT系統
确認詳細内容
| 最大能量 | 225 kV / 320 kV |
|---|---|
| X射線源 最小焦點 | 1 μm / 3 μm |
| 最大CT掃描尺寸 | 280 mm / 300 mm |
| 探測器 最大像素矩陣 | 2880 x 2880 / 2048 x 2048 |
| 最大幀速率 | 30 fps |
回到頂部
影像測量儀
确認詳細内容
| 最大XYZ量程 | 650 x 550 x 200 mm |
|---|---|
| 最小讀數 | 0.01 μm |
| 最大允許誤差 | EUX, MPE EUY, MPE 1.2 + 4 L / 1000 µm |
| 最大允許誤差 | EUXY, MPE 2.0 + 4 L / 1000 µm |
| 最大允許誤差 | EUZ, MPE 1.2 + 5 L / 1000 µm |
| 最大載重量 | 50 kg（精度保證: 30 kg） |
